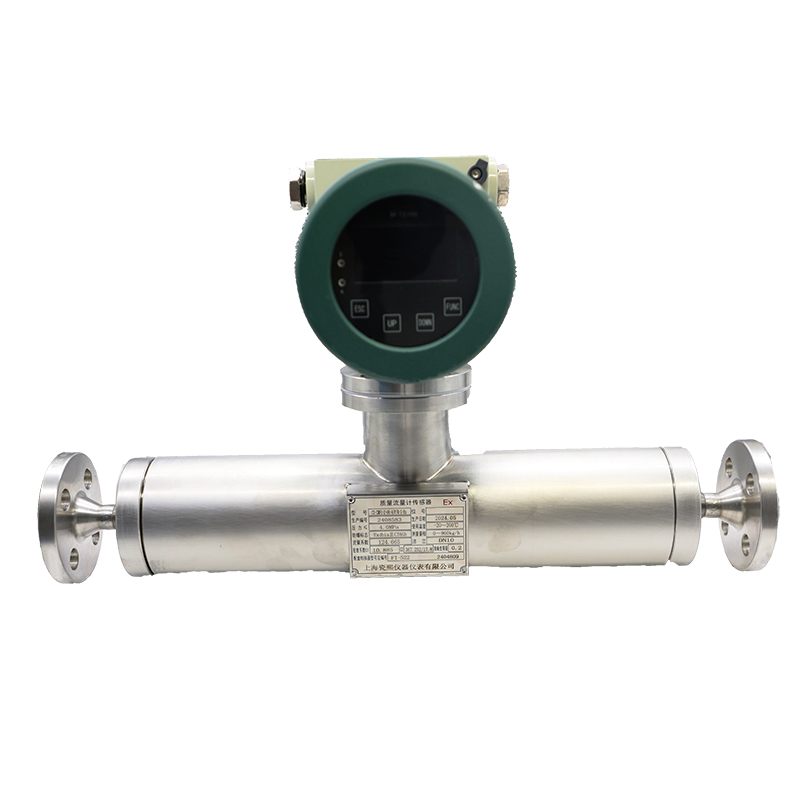

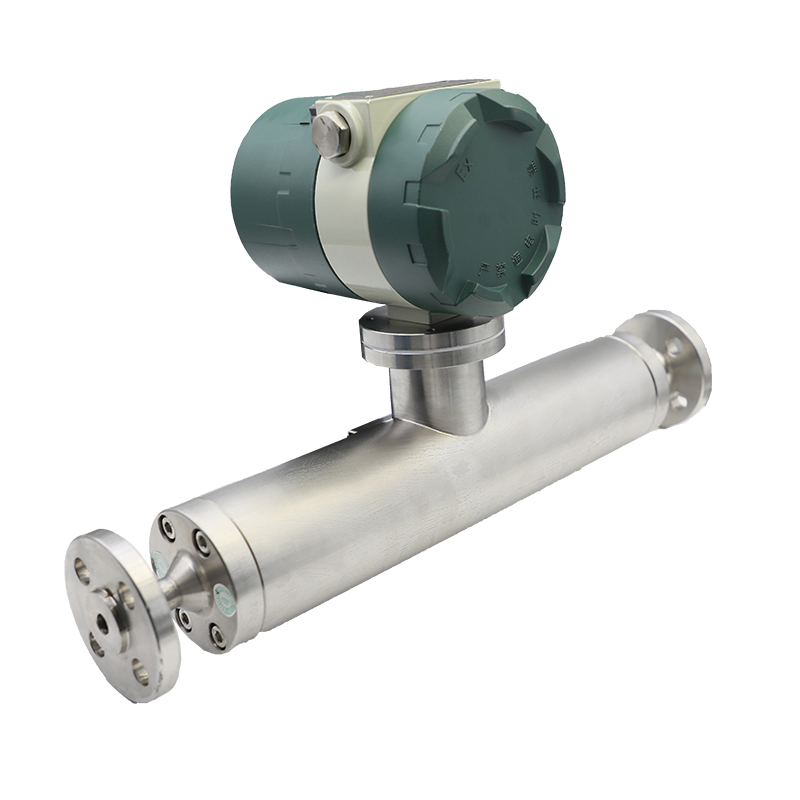

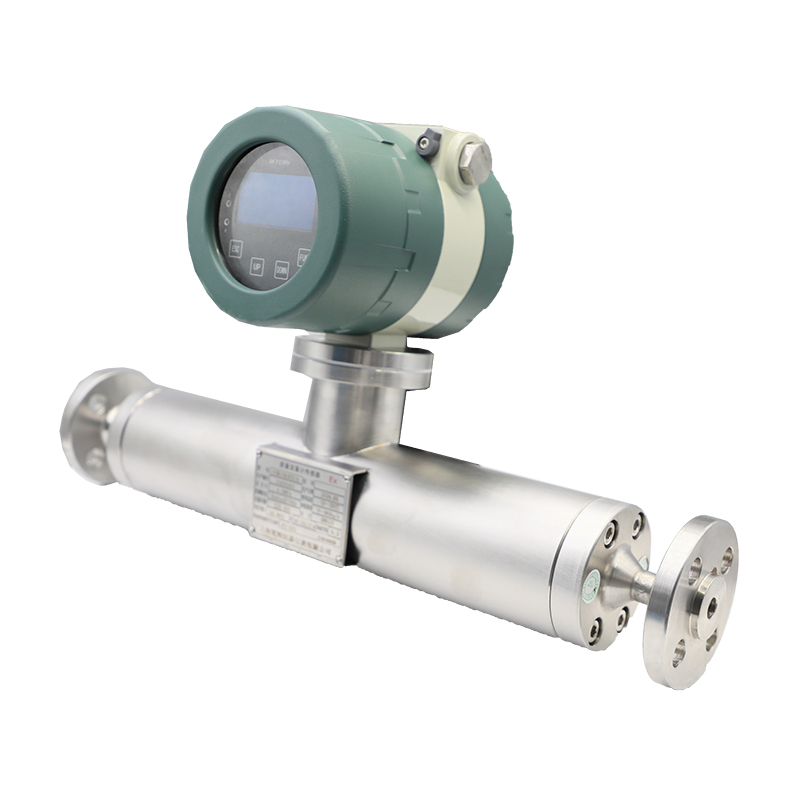

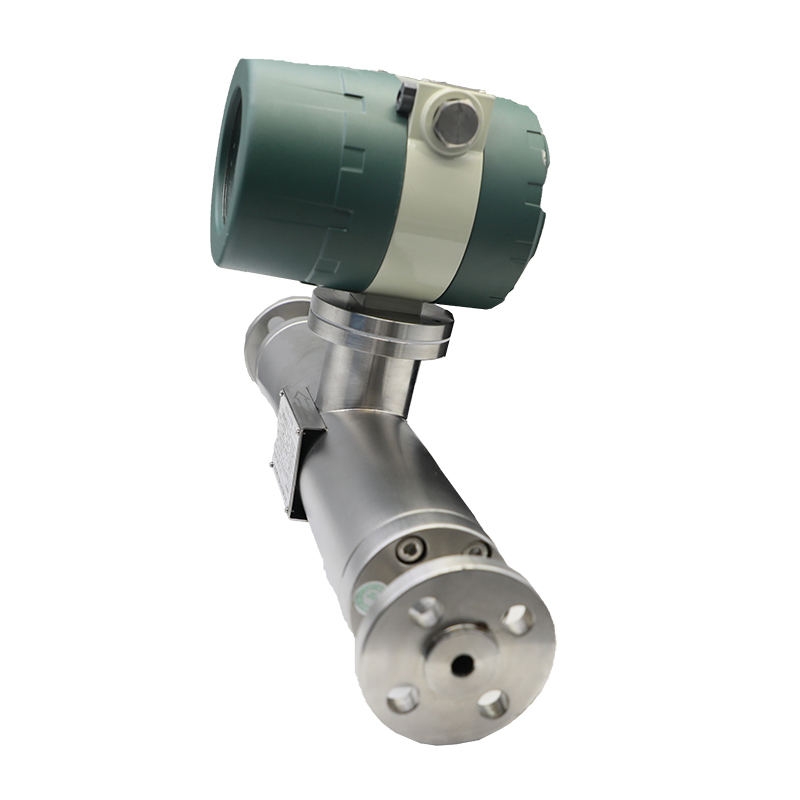

直管型科里奥利质量流量计

　　工作原理

　　直管型科里奥利质量流量计（Coriolis Mass Flowmeter）是一种利用科里奥利力效应来直接测量流体质量流量的装置。其工作原理基于‌牛顿第二定律，当流体在振动管道中流动时，会产生与质量流量成正比的科里奥利力。这种力的大小与流体质量、流速以及测量管的弯曲半径有关。通过测量科里奥利力的大小，可以间接得到流体的流量。

　　产品特点

　　1、能够直接测量流体的质量流量（这对能源的计量和化学反应等生产过程检测控制具有重要意

　　义）；

　　2、测量准确度高（测量准确度可保证在 0.1%～0.5%）；

　　3、可测比较大，一般保证基本准确度的可测比为 10:1 或 20:1；

　　4、应用范围广，除正常的流体测量外还可测量一般流体测量仪表较难测量的工业介质，如高粘

　　度流体、各种浆液、悬浮液等；

　　5、可在线测量被测介质的密度、温度等参数，并以此派生测量溶液中溶质的浓度；

　　6、安装要求不高，对上下游直管段没有什么要求；

　　7、运行可靠、维修率低。

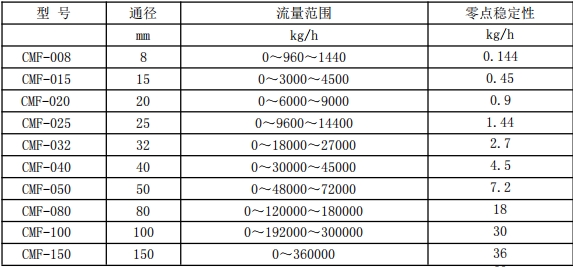

　　产品参数

　　（1）密度（液体）测量范围和精度（配 FT-52X 系列转换器）

　　测量范围：0.3～3.000g/cm3

　　测量精度：±0.002g/cm3

　　（2）温度测量范围和精度（配 FT-52X 系列转换器）

　　测量范围：-200～350℃

　　测量精度：±1℃

　　（3）被测介质工作温度：-200℃～350℃

　　标准型：-50～200℃

　　高温型：-50～350℃

　　低温型：-200～200℃

　　（4）适用环境温度：-40℃～60℃

　　（5）材质：测量管 316L 外壳 304

　　（6）工作压力：0～4.0MPa

　　注：传感器的实际耐压各规格不同，这里只是标准耐压。

　　（7）防爆标志：Ex d [ia]ⅡC T6 Gb

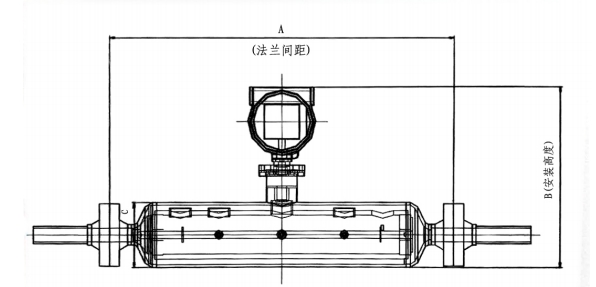

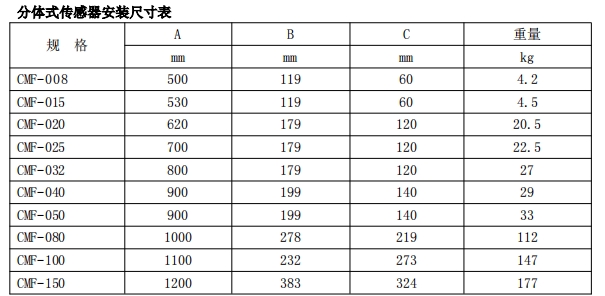

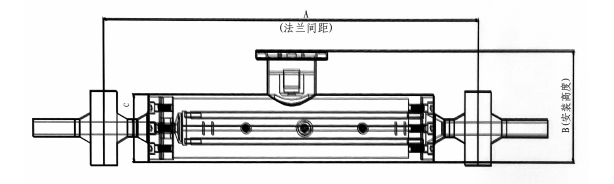

　　规格尺寸

　　应用范围

　　1.流体能源、流体原料、产品的计量，例如石油、化工原料及产品的装车（装船）、卸车（卸船）的计量及包装计量；

　　2.石油、化工、食品、医药行业生产过程对物料的精准计量、控制；

　　3.高粘度物料的在线计量，例如沥青、重油、油脂的计量；

　　4.有悬浮物及固体颗粒物物料的计量，例如水泥浆、石灰浆的计量；

　　5.易凝固物料的保温计量，例如沥青等易凝固物料的计量实现保温状态工作；

　　6.中高压气体的精确计量，例如 CNG 石油天然气的计量；

　　7.微小流量测量，例如精细化工及医药行业微小流量的测量；

　　8.在线测量介质的密度，并以此派生出测量溶液的溶质所含的浓度，例如石灰浆液石灰浓度测量；

　　9.超低温介质流量的测量，例如液氮、液氧等液化气的测量；

　　10.高温介质的流量测量，例如高温油（温度可达 200～300℃）的测量；

　　11.高压介质的流量测量，例如石油钻井固井用水泥浆流量的测量（高压几十 MPa)等等。
