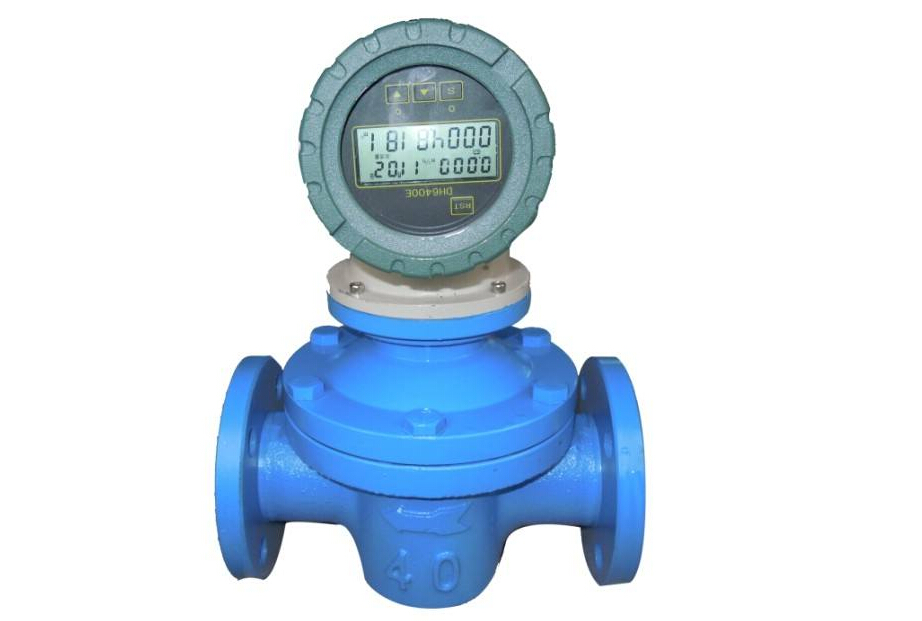

椭圆齿轮流量计的构成及基本原理——椭圆齿轮流量计的测量一部分关键由2个互相齿合的椭圆齿轮以及机壳(计量室)所组成，椭圆齿轮每转一周所排比的待测介质量为月牙形容量的4倍，在椭圆齿轮流量计的月牙形容量一定的标准下，要是测到椭圆齿轮的转动速率n，便可了解被测介质的总流量。就地显示信息将齿轮的旋转根据一系列的降速及调节传动比组织以后，立即与仪表盘控制面板上的标示针相接，并历经脚踏式电子计数器开展总产量的显示信息。远传显示信息关键是根据降速后的齿轮推动电磁铁转动，促使弹黄汽车继电器的接触点以与电磁铁同样的转动頻率同歩地合闭或断掉，进而传出一个个电火花远发送给另一数显仪表．

　　椭圆齿轮流量计在安裝前要清理管路．若液體内带有固态颗粒物，则务必在管路上下游改装过滤装置;若含汽体应安裝气水分离器。椭圆齿轮流量计对前后左右接管段沒有一定的规定。它能够水准或竖直安裝。安裝时，应以蒸汽流量计的椭圆齿轮驱动轴与路面平行面。依照规定恰当安裝后的椭圆齿轮流量计，应用时就能确保充足的精度，一般总计值的精度达到0。5级，是一种比较精确的流量计量表仪表盘。



　　可是，假如应用时被测介质的总流量过小，仪表盘的泄露偏差的危害就会突显，不可以再确保充足的测量精度。因而，不一样规格型号的椭圆齿轮流量计对最少应用总流量有一控制值，只能当具体被测总流量超过该低限总流量控制值时，测量精度才可以获得确保。



　　应用椭圆齿轮流量计要留意被测介质的溫度不可以过高，不然不但会提升测量偏差，并且有使齿轮产生卡住的将会。因此，椭圆齿轮流量计在仪表盘所要求的应用溫度范围之内应用。长期性应用后的椭圆齿轮流量计，其內部的齿轮会被浸蚀和损坏，进而危害测量精度。因而，要常常留意观查，并按时拆下来开展查验，若标准容许最好是按时开展校准。



　　椭圆齿轮流量计是借助被测介质的拉力促进椭圆齿轮转动而开展计量检定的。黏度愈大的介质，从齿轮和计量检定室内空间隙中泄露出来的泄露量愈小，因而核测介质的粘皮愈大，泄露偏差愈小，对测量愈有益。椭圆齿轮流量计计量检定精度高，适用低粘度介质总流量的测量，但不适感用以带有固态颗粒物的流体力学(固态颗粒物会将齿轮卡住，以至没法测量总流量)。假如被测液體介质中参杂有汽体时，则会造成测量偏差。椭圆齿轮流量计能够采用不一样的原材料生产制造，适用化工厂\原油\药业\电力工程\冶金工业和食品类等产业部门的流量计量表工作中。



　　上海瓷熙仪器仪表有限公司是中国首家微小椭圆齿轮生产厂家，是由MrStone（前西门子高级工程师）潜心研发，拥有自主知识产权，生产加工设备完全采用西门子数控加工中心，确保最小流量为0.1ml/min,这在国际上都是罕见，精度超90%同行。
