差压式流量计测量原理,差压式流量计的结构原理

  差压式流量计测量原理,差压式流量计在各个行业都应用广泛、历史悠久,在各类流量仪表中其使用量占居首位.近年来,由于各种新型流量计的不断涌现,致使它的用量有所下降。
差压式流量计测量原理

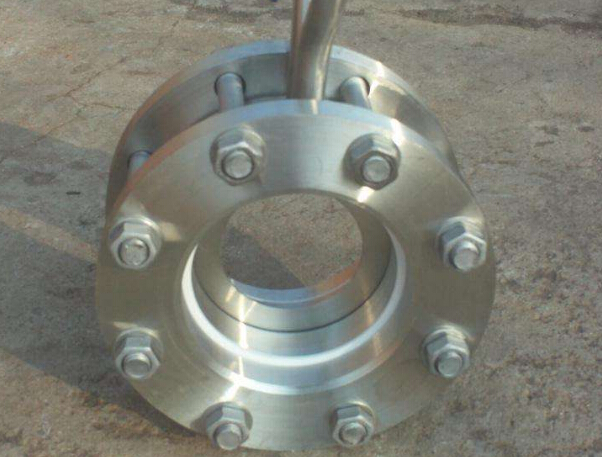

  差压式孔板流量计由三部分组成,即由节流装置、导压管和差压计。差压式流量计是利用流体流动的节流原理来实现流量测量的.节流原理是流体在有节流装置的管道中流动时,在节流装置前后的管壁处,流体的静压力产生差异的现象.

  应用概况:

  差压式流量计应用范围特别广泛,在封闭管道的流量测量中各种对象都有应用,如流体方面:单相、混相、洁净、脏污、粘性流等;工作状态方面:常压、高压、真空、常温、高温、低温等;管径方面:从几mm到几m;流动条件方面:亚音速、音速、脉动流等。它在各工业部门的用量约占流量计全部用量的1/4~1/3。

  流动流体的能量有静压能和动能两种形式.流体具有静压能是因为有压力,具有动能是因为有流动速度,在一定条件下,这两种形式的能量是可以相互转化.根据能量守恒定律,在没有外加能量的前提下,流体所具有的静压能和动能,再加上用以克服流体流动阻力的能量损失,其能量总和是相等的.

  表示在节流装置前后截面Ⅰ、Ⅱ及Ⅲ处流体压力与速度的分布情况.流体在到达截面Ⅰ之前,以一定的流速v1流动,此时静压力为p1.在接近节流装置时,由于遇到节流装置的阻碍,使靠近管壁处的流体受到节流装置的阻挡作用,使部分动能转化为静压能,使得节流装置入口端面靠近管壁处的流体静压力升高,并且远大于管径中心处的压力,因此节流装置入口端面处产生一径向压差.

  在径向压差的作用下,流体产生径向加速度,从而使靠近管壁处的流体质点的流动方向倾斜于管道中心轴线,出现缩脉现象.由于受到惯性作用,流速的最小截面并不在节流装置的孔口处,而是经过节流装置之后仍继续收缩,到截面Ⅱ处流速达到最小,此时流速大,即v2,之后流速又逐渐扩大,至截面Ⅲ后完全恢复,流速逐渐降到原值,即v3=v1.
