插入式热式气体质量流量计

　　工作原理

　　插入式热式气体质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的质量流量。

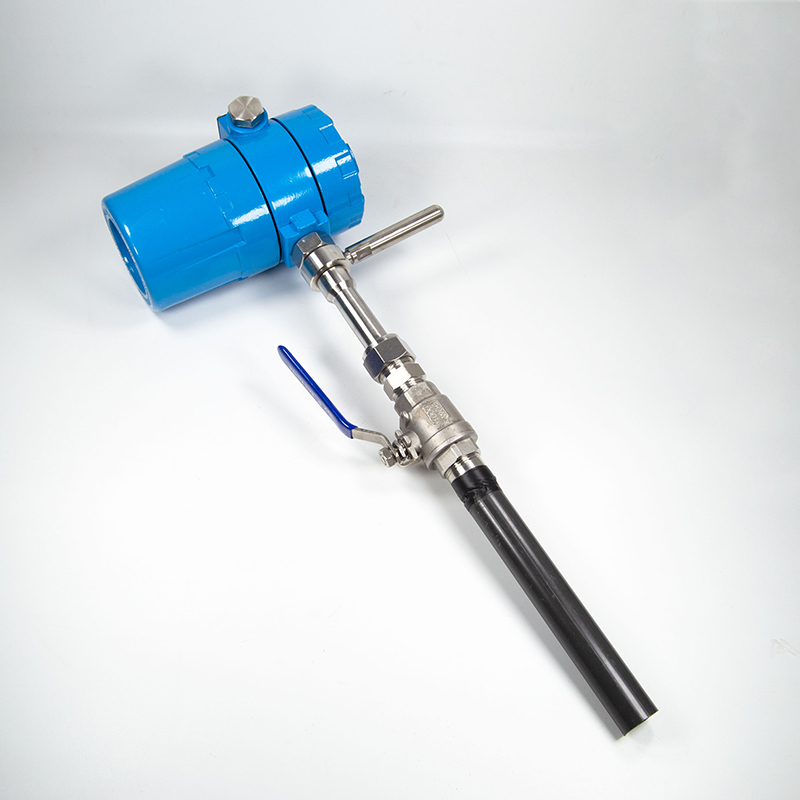

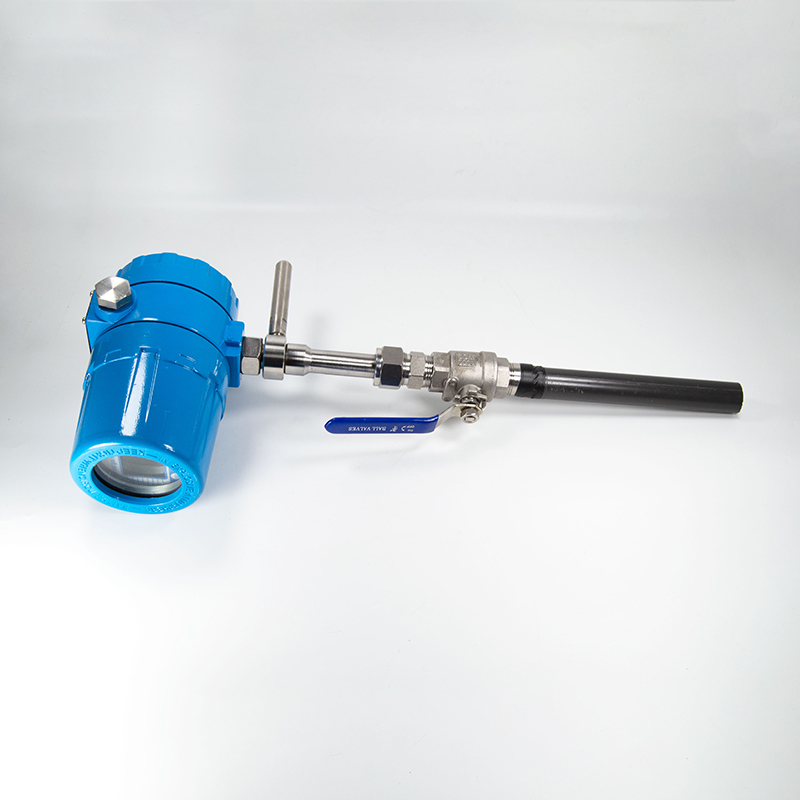

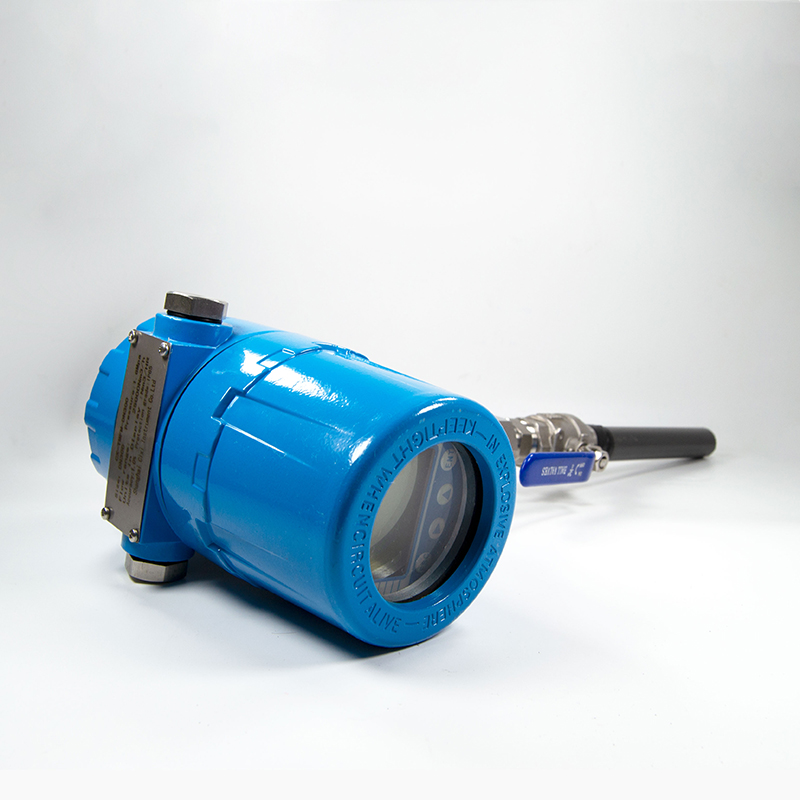

　　产品外形

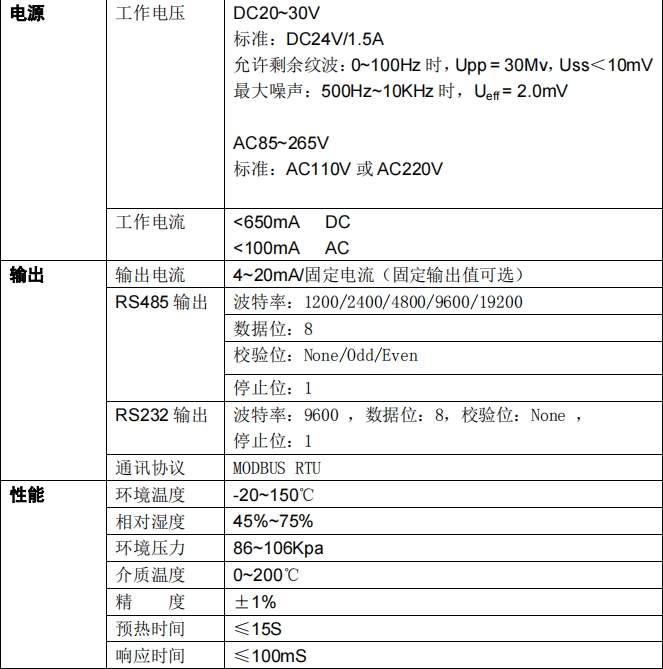

　　产品参数

　　技术指标

　　插入式热式气体质量流量计具有如下技术优势:

　　● 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

　　● 宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检。

　　● 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量度的影响。

　　● 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。(请参见安全注意事项)

　　● 数字化设计。整体数字化电路测量，测量准确、维修方便。

　　● 采用RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。

　　产品应用

　　● 压缩空气；

　　● 锅炉房或干燥机中的天然气；

　　● 酿酒厂中的二氧化碳气体；

　　● 污水处理厂中的沼气和曝气；

　　● 生成气体（如氩气、氮气、二氧化碳、氦气、氧气）；

　　● 气体泄露检测。

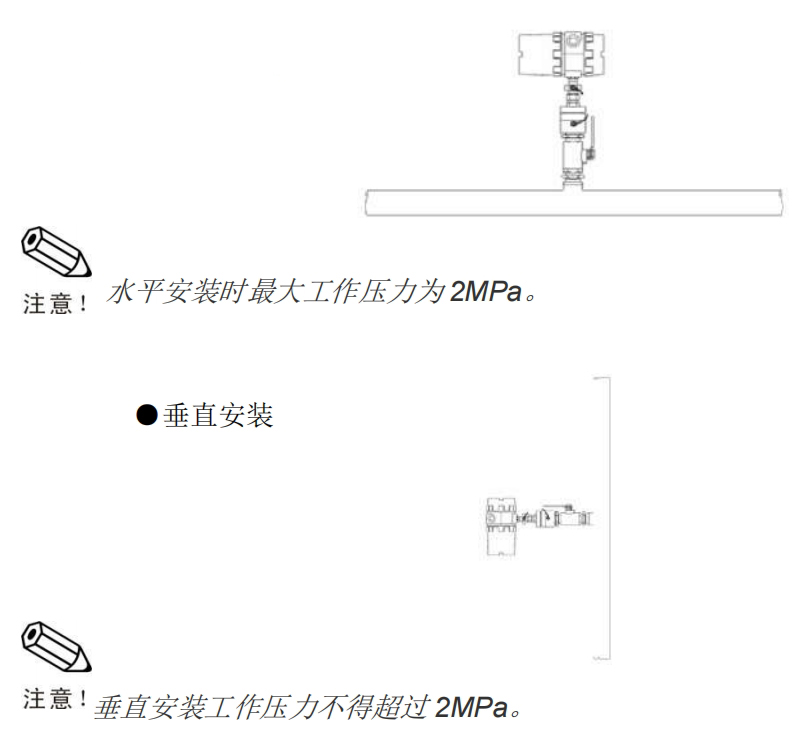

　　安装方式

　　若干扰源（如：管弯曲处、渐缩管、阀、T形管等）处于热式仪表的进气管道处，请务必采取措施以最大限度地降低其对测量性能的影响。

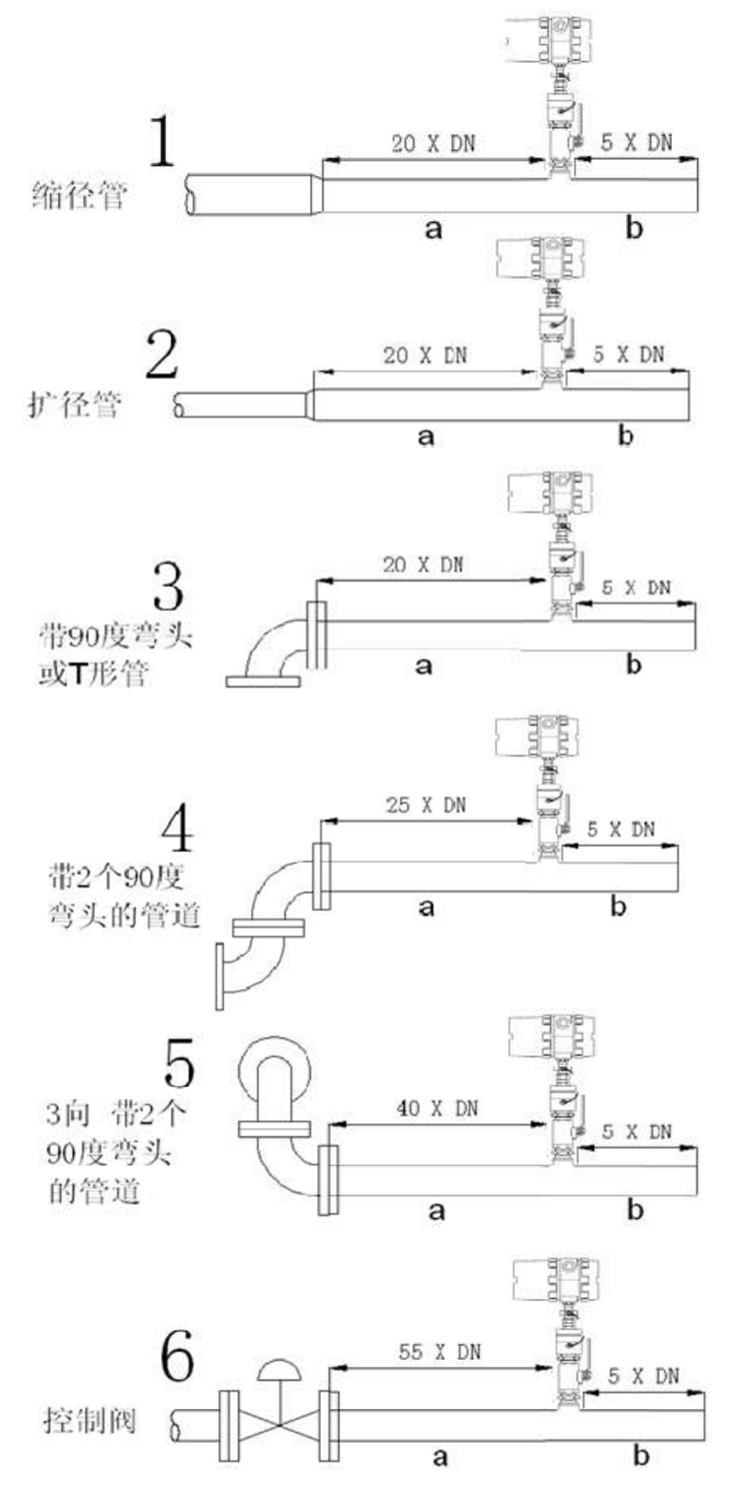

　　下面的图示介绍了不同类型管道的最小推荐直管段长度。若测量空间足够大，应尽可能扩大直管段长度。不考虑其它因素影响时，传感器的最小推荐直管段长度为：

　　前直管段： 最小为20×DN

　　后直管段：最小为5×DN

　　注意：

　　● 推荐值均为最小值，通常增大长度将会改进流量表的测量性能。

　　● 在仪表的前直管段若存在两个或多个干扰源，推荐的最长前直管道长度为绝对最小值。

　　● 推荐将控制阀安装在流量计后面。

　　● 对于像氦气和氢气这类比重较轻的气体，前直管段的长度应加倍。

　　a = 前直管段 b = 后直管段

　　尽量将控制阀及缓冲切断阀安装在流量计后面。
