GWMP系列齿轮计量泵

　　GWMP系列齿轮计量泵

　　齿轮计量泵工作原理

　　齿轮计量泵是通过一对相互啮合的齿轮，其中一个是主动齿轮，另外一个是被动齿轮，由主动齿轮带动啮合旋转。壳体留有较小的间隙，当齿轮旋转时，在轮齿逐渐脱离啮合的吸液腔中，齿间密闭容积增大，形成局部真空，液体在压差作用下吸入吸液室，随着齿轮旋转，液体分两路在齿轮与壳体之间被齿轮推动前进，送到排液腔，在排液腔中两齿轮逐渐啮合，容积减少，齿轮间的液体被挤压至排液口。齿轮每旋转一圈，排出的液体的体积是一定的，通过测算齿轮计量泵的转速，从而得到齿轮计量泵的流量。

　　齿轮计量泵特点

　　齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比最突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。

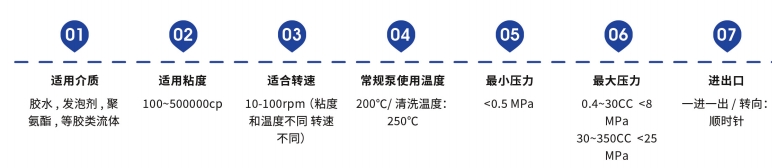

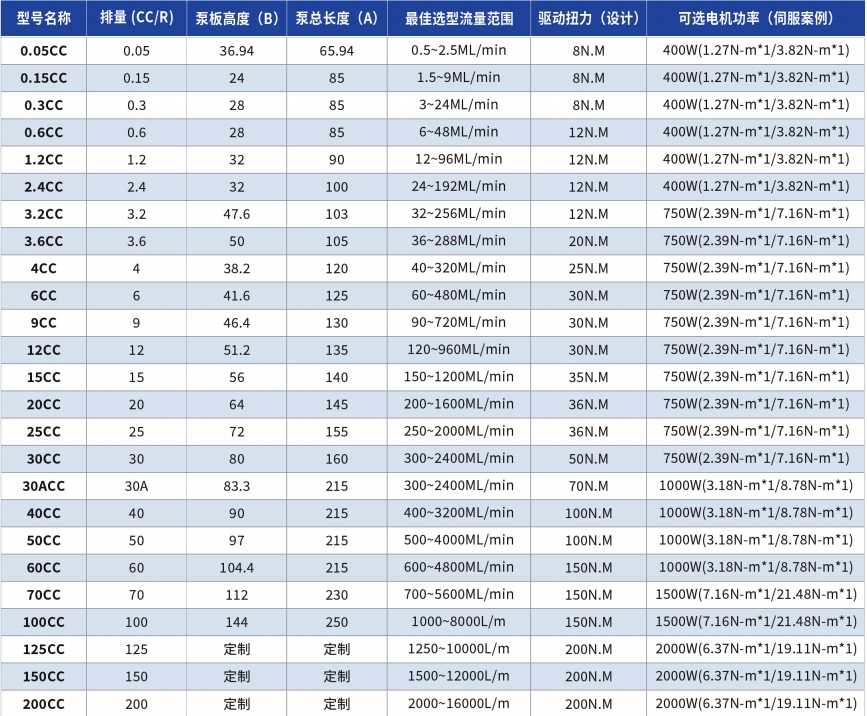

　　GWMP系列齿轮计量泵产品参数

　　1.电机的驱动扭力，根据现场介质粘度不同，驱动力有所变化介质粘度越高，需要的驱动力越大。选用电机是，需要加大功率，或速比加大。根据排量及介质粘性选用电机速比。

　　2.可选伺服电机，步进电机，防爆电机，无刷电机等，根据现场需求，另寻技术选型。

　　3.最好转速不高于 100转，长期处于100 转的情况下，齿轮磨损大，降低产品使用寿命。

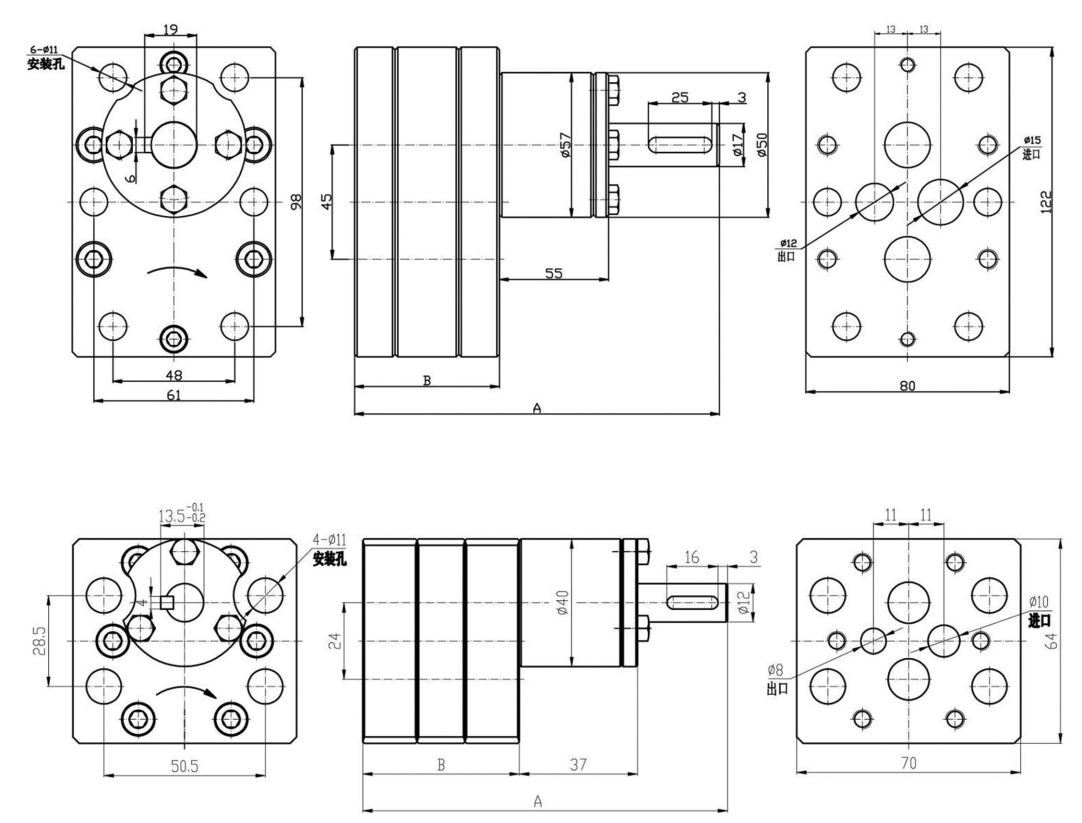

　　GWMP系列齿轮计量泵产品尺寸

　　产品结构

　　密封组合

　　备注:根据不同流体及压力选用各类组合密封:氟胶骨架油封，石墨填料密封，聚四氟盘根密封等适合工况的密封方式。

　　应用范围

　　广泛用于点胶机设备，聚氨酯设备，热熔胶设备，纺丝计量设备，食品灌装设备等行业。
