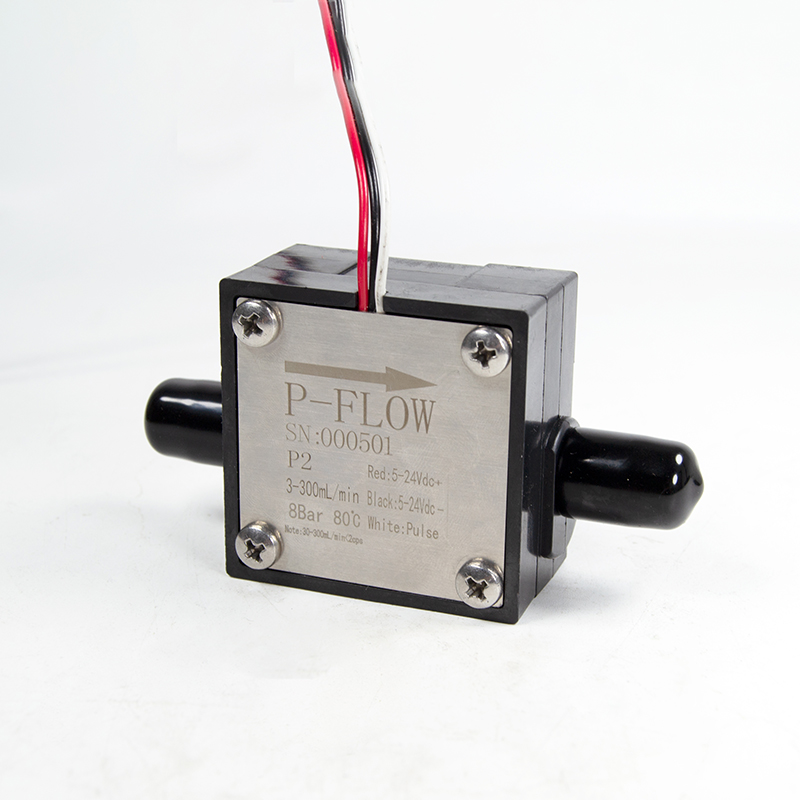

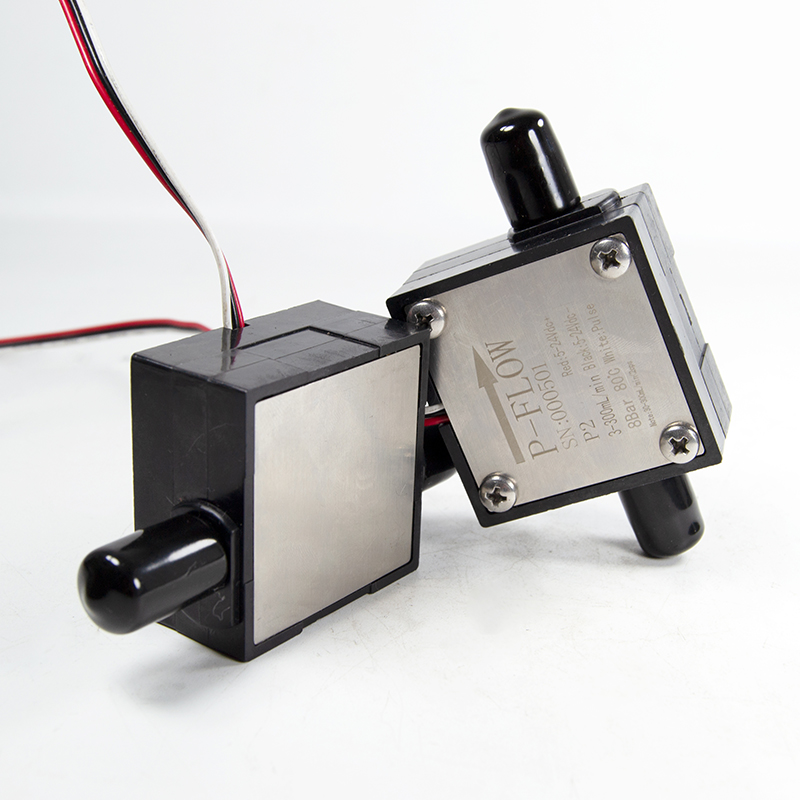

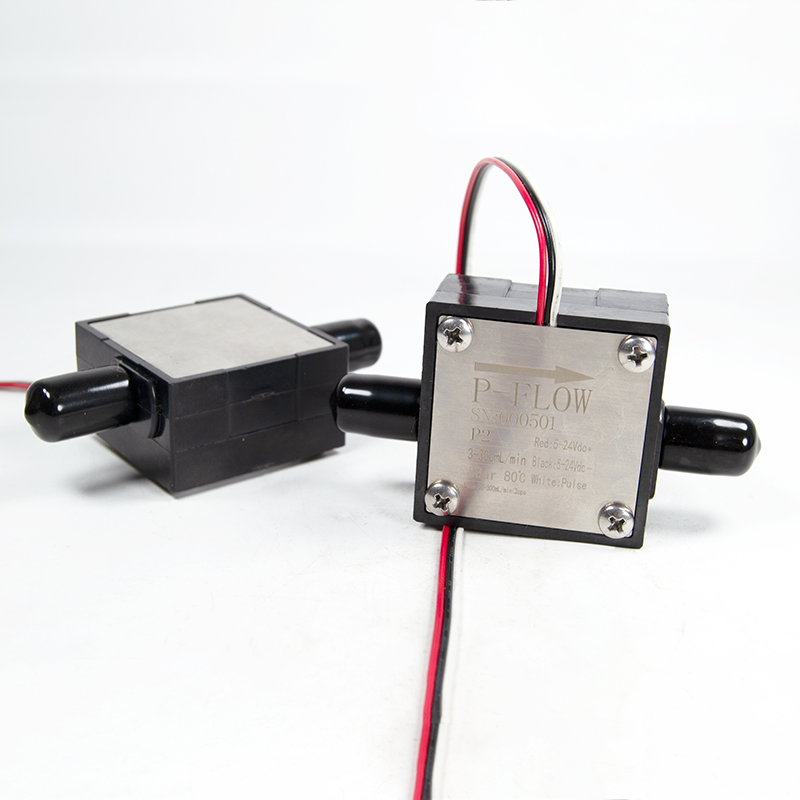

CX-P系列微小齿轮流量计
适用介质：水、油液、化学溶液等低粘度、低压液体
精度：0.2-0.5%
输送通讯：脉冲信号/RS485/RS232
欢迎进入上海瓷熙仪器仪表有限公司网站！
专注流体测控解决方案
10+年工业仪表、流量计、计量泵制造
全国服务热线18930766208
全国服务热线18930766208
上海瓷熙仪器仪表有限公司专门从事于高质量，高精度，高频率，高温，高压，宽量程的流量计研发生产工作，生产线严格执行 ISO9001标准，运用自主研发的专利技术，替补了中国微小齿轮流量计的空白，同时配套生产齿轮泵及真空测量，微小液体质量控制，微小气体质量控制等行业自动化控制仪表。其中CX-GMP系列微小齿轮流量计产品满足大多数市场的需求，可测包括水，油，食品，润滑油，化学，化妆品，化肥，墨水，制药，涂料，石油，汽车，胶水，聚氨酯，电解液和添加剂等行业。
一、工作原理与结构
CX-P系列微小齿轮流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体分别构成一个固定的体积，称为标准容积。齿轮流量就是通过计算一定时间内来流通过标准容积的个数来计量。
正齿轮流量计是一种新型容积式流量计，也叫福达流量计，用于精密的连续或间断的测量管道中液体的流量或瞬间流量，适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
二、产品特点
l 粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此被测介质的粘度愈大，泄漏误差你越小，对测量越有利。
l 体积小、重量轻、运行时振动噪声小，可测量高粘度流体。计量精度为 0.5 级、0.2 级。测量范围宽最高可达 100：1
l 有通用型、高压型、食品型等多种，适用于各种清洁液体的微小流量测量。
l 不需要直管段。
l 适用于脉动的流体测量。
l 可用于微量短时间定量添加
三、产品结构
① 齿轮腔板 Gear cavity plate
② 齿轮 Gear
③ 盖板 Cover plate
④ 固定螺纹
⑤ 赫斯曼接头
四、流量计接线图
4.1接线图 (图一)
4.2 接头示意图(图二)
4.3 安装示意图(图三)
注：G系列滚珠轴承对安装方向无要求
五、安装指导(盖子必须处于垂直)
a.管路清洁要求：安装前应彻底清洗管道，并在流量计前安装过滤器(建议200目以上滤网)，以防止杂物进入流量计。安装过程中，请务必避免污物杂质进入流量进口端, 注意接头生料带。
具体见接头示意图(图三)
b.安装方向要求：应注意必须把流量计的轴安成水平位置，即盖子与水平面垂直。对于超微小流量的计量，最佳安装是下进上出。
具体见安装示意图(图三)
c.液体流向要求：流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
d.旁路：连续流动的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
e.特殊液体安装要求（易结晶和固化类液体）建议流量计前后管段足够长，采取相应措施，避免流量计所在管段的液体结晶
f.对于有回流的管路要求：请安装止回阀，避免液体回流造成误脉冲。如果管路不允许装止回阀，建议选用带流向识别功能流量计型号。
g. 启动或停止时，启闭阀门应缓慢，防止突然冲击。
h. 为防止产生误脉冲，应防止倒流。
y. 如果是易结晶类液体，请采取措施，避免流量计所在管段的液体结晶。
P 系列塑料齿轮流量计
P系列-全塑料齿轮流量计
型号 | K系数 | 流量 | 连接尺寸 | 壳体材质 | 齿轮材质 |
CX-P1 | 0.055 ml/p | 1-100 ml/min | 1/4BSP | PPS | PPS |
CX-P2 | 0.175 ml/p | 3-300 ml/min | 1/4BSP | PPS | PPS |
CX-P3 | 0.25 ml/p | 5-500 ml/min | 1/4BSP | PPS | PPS |
CX-P4 | 0.5 ml/p | 10-1000ml/min | 1/2BSP | PPS | PPS |
CX-P5 | 2.5 ml/p | 50-5000ml/min | 1/2BSP | PPS | PPS |
PS系列- PPS和浇铸不锈钢壳体
型号 | K系数 | 流量 | 连接尺寸 | 壳体材质 | 齿轮材质 |
CX-PS1 | 0.055 ml/p | 1-100 ml/min | 1/4BSP | PPS+SS | PPS |
CX-PS2 | 0.175 ml/p | 3-300 ml/min | 1/4BSP | PPS+SS | PPS |
CX-PS3 | 0.25 ml/p | 5-500 ml/min | 1/4BSP | PPS+SS | PPS |
CX-PS4 | 0.5 ml/p | 10-1000ml/min | 1/2BSP | PPS+SS | PPS |
CX-PS5 | 2.5 ml/p | 50-5000ml/min | 1/2BSP | PPS+SS | PPS |

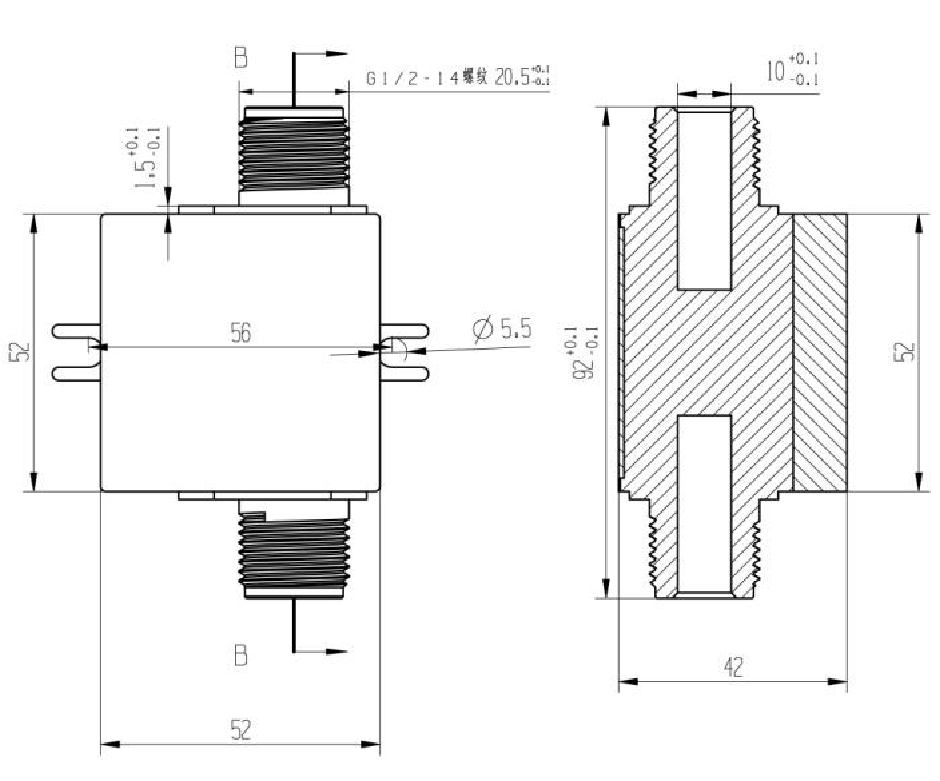

P/PS系列尺寸图
P1/P2(PS1/PS2) 尺寸图
P3/ PS3尺寸图
P4/PS4尺寸图
P5/PS5尺寸图
七、CX-P系列产品对应材质与温压
八、选型列表
型号CX | 代码 | 说明 | |||||||
系列 | M | M2.1、M3、M5.2、M5.1、M6、M9、M12、M25 | |||||||
G | G0.015、G0.025、G0.04、G0.1、G0.2、G0.4、G1.0、G2.0 | ||||||||
P | P1、P2、P3、P4 | ||||||||
PS | PS1、PS2、PS3、PS4 | ||||||||
壳体 | AL | 铝壳体 | |||||||
SS | 不锈钢壳体 | ||||||||
P | PPS壳体 | ||||||||
PS | PPS+浇铸不锈钢壳体 | ||||||||
压力 | N | 常压 | |||||||
HP | 高压 | ||||||||
HT | 高温 | ||||||||
HTP | 高温高压 | ||||||||
齿轮 | A | 铝齿轮 | |||||||
P | PPS齿轮 | ||||||||
S | 不锈钢齿轮 | ||||||||
轴 | TZ | 陶瓷轴 | |||||||
SZ(H) | 不锈钢轴(黑) | ||||||||
SZ(B) | 不锈钢轴(白) | ||||||||
SZC | 不锈钢轴承 | ||||||||
TZC | 陶瓷轴承 | ||||||||
防爆等级 | N | 不防爆 | |||||||
B | DII BT4防爆 | ||||||||
注：高温、高压、高频、双向测量、特殊材质 等特殊要求均可 定制供电：5-26VDC 精度：0.5%，0.2% 温度：-40~80度（高温定制咨询工程师） 压力：32BAR(高压定制咨询工程师） 信号：方波脉冲，可分体显示 可输出：电流、RS485，RS232 Mudbus 流量：基本参数表 | 例：CX-M2.1-SS-NP-P-TZ 微小椭圆齿轮流量计 精度:0.5% 温度:-30-80℃ 测量范围:1-200ml/min 本体材质:SS316 压力:32bar 齿轮:PPS 陶瓷轴连接尺寸:G1/8 输出:方波脉冲（霍尔） 供电:4-26VDC | ||||||||
九、应用行业
工况：齿轮润滑，油耗监控，机器人点胶，静电喷涂，燃油喷射测试，液压泄露，深水取样，喷油嘴测试台，液压泵试验台，无人机，热熔胶点胶，双组份，氟利昂测量，芯片切割，水处理系统，加臭系统，聚氨酯发泡机，双螺杆挤塑机，变压器油泄露，酒精取暖，胶水混合等。用于计量油脂，树脂，润滑油，加臭液，刹车液，冷却液，香水，容积等各种高低粘度液体。
例举部分行业适合产品类别
行业1.点胶涂胶用流量计
介质：硅胶,环氧树脂,3M胶水,玻璃胶,单组分胶水,聚氨酯,UV胶水,厌氧胶,水性胶,电池灌胶, 聚氨酯胶水,密封胶,点胶,双组分胶,白乳胶,奶胶,水溶胶功能：点胶/涂胶
适用型号：G系列/高温光纤
行业2.反应釜药剂加注用流量计
介质：四氟噻吩，化工溶剂，己内酰胺，多亚甲基多苯基异氰酸酯，乙晴，吡啶类，过氧化钾乙酮，化学试剂，四氢噻吩等
功能:反应釜流量监测
适用型号：M系列/P系列M2.1、M5.2、M5.1、P1、P3、P4
行业3.高压发泡机用流量计
介质：聚氨酯（聚氨酯鞋底料、聚氨酯合成革、聚氨酯纤维）功能：双组分配比精确控制
适用型号：G系列/高压板装照片G0.04、G1.0、G2.0
行业4.喷油嘴测试台用流量计
介质：燃油，汽油，柴油
功能：喷嘴稳压流量试验(油测法) 适用型号：M5.1、M5.2
行业5.设备点润滑系统用流量计
介质：油脂，润滑脂
功能：油脂或润滑油能按要求的量精确添加适用型号：G系列/M系列
行业6.脱硫脱硝用流量计
介质：氨水
功能：油脂或润滑油能按要求的量精确添加适用型号：G系列/M系列
十、故障排除指南
故障现象 | 原因 | 故障及排除 |
齿轮不转动 | a)异物阻塞，齿轮被杂物卡住 b)管道过滤器堵塞 c)损坏转子，齿轮轴变形 d)流量计连接头拧得异常紧，导致腔体变形 e)液体固化 | a)拆除仪表、清洁转子，管道必须安装过滤器 b)清洁过滤器 c)更换齿轮，管道必须安装过滤器 d)重新调整连接 e)防止液体固化，加热清洗或拆卸清洗 |
流量变小 （阻力变大） | a)过滤器部分堵塞 b)液体太粘了 | a)清洁过滤器 b)不要超过流量计规定粘度 |
流量误差偏大 | a) 实际使用流量范围低于或大于可用量程 b)液体中含有空气 c)流量过大导致过度磨损 d)流量计安装方向错误 e)有杂质阻挡齿轮 | a)不要超限使用 b)避免管路中有空气 c)正确选项，需选择对应量程的流量计 d)最佳位置上下进上出； e)需要清洗 |
仪表无脉冲信号
| a)电路故障 b)齿轮卡住 c)电路接错或电路被破坏 d)上位机和脉冲信号不匹配 | c)更换电路 b)需清洗齿轮和腔体 c)重新正确连接电路，或更换电路。 d)选择可匹配的上位机 |
十一、使用注意事项：
a. 启动或停止时，启闭阀门应缓慢，防止突然冲击。
b. 为防止产生误脉冲，应防止倒流。
c. 流量计前端务必安装过滤网。
d. 如果是易结晶类液体，请采取措施，避免流量计所在管段的液体结晶。
