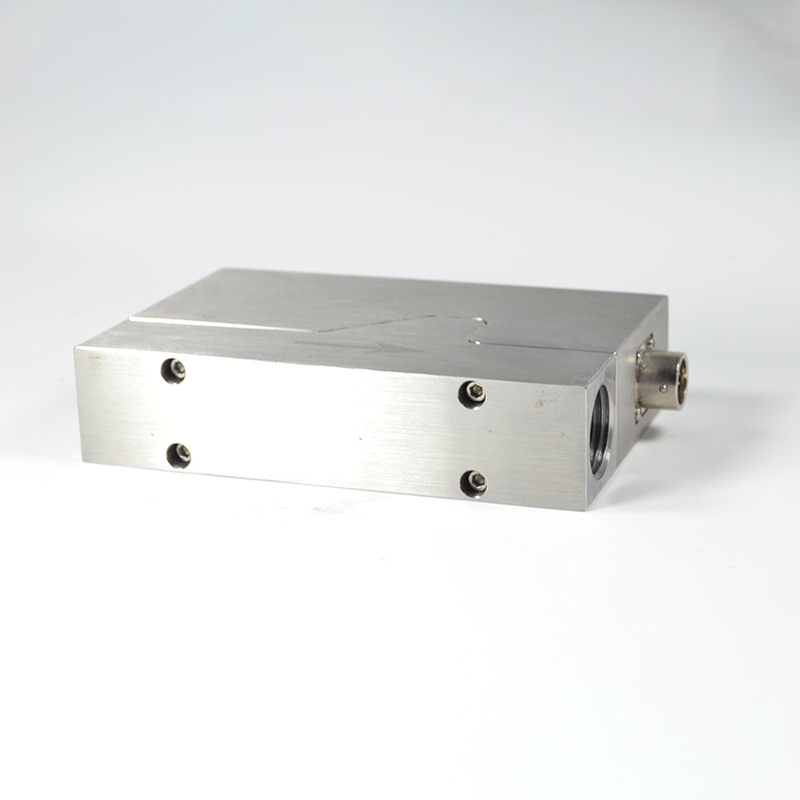

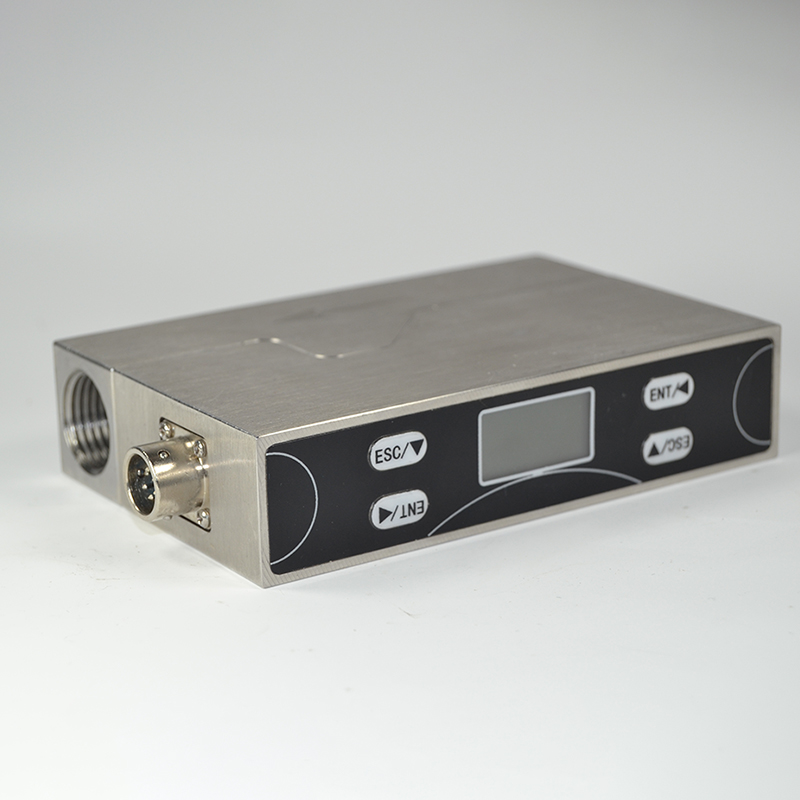

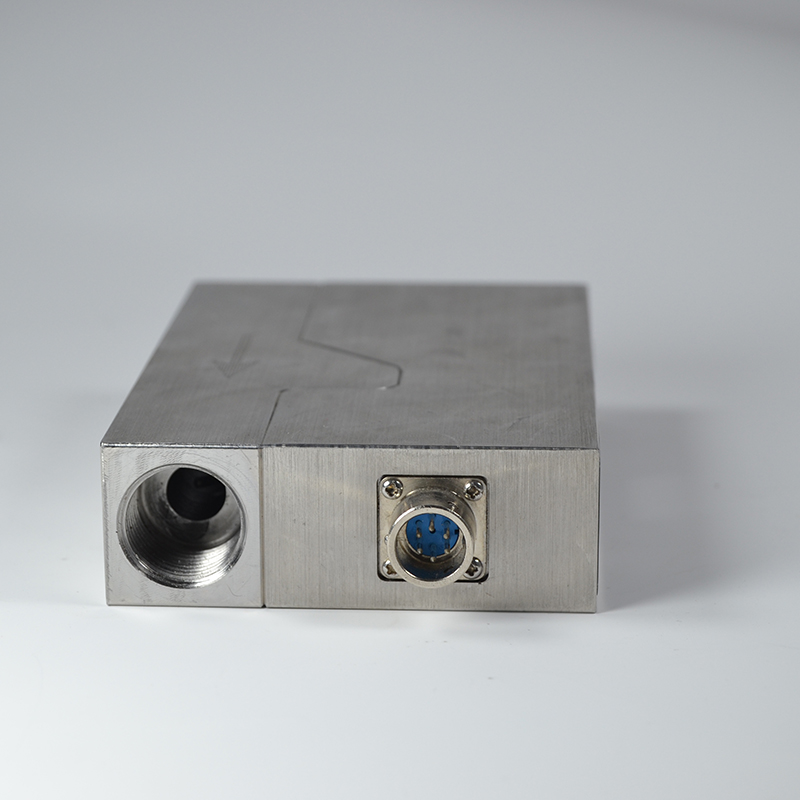

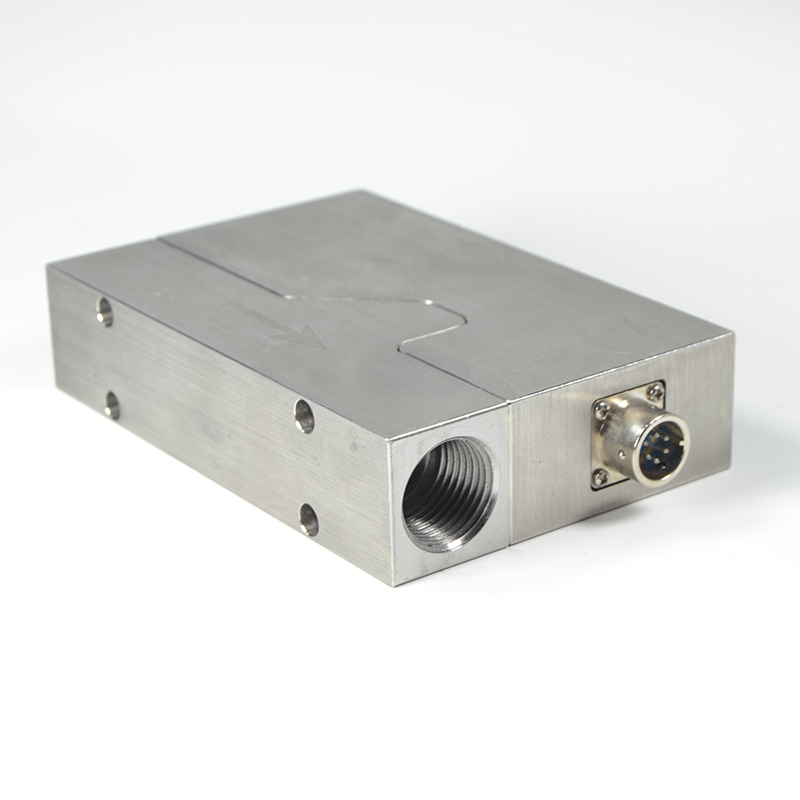

微小型热式气体质量流量计

　　微小型热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。

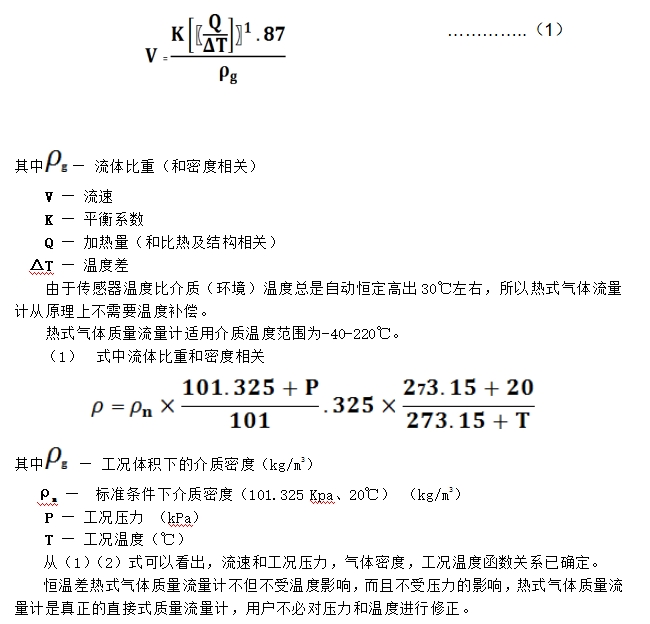

　　一、工作原理

　　传感器部分由两个基准级铂电阻温度传感器组成，仪表工作时，一个传感器不间断地测量介质温度 T1；另一个传感器自加热到高于介质温度 T2，它用于感测流体流速，称为速度传感器。该温度ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将 T2的热量带走，使 T2 的温度下降，若要使ΔT 保持不变，就要提高 T2 的供电电流，气体流动速度热快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

　　二、产品特点

　　Ø 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。

　　Ø 宽量程比，可测量流速高至100Nm/s底至0.5Nm/s的气体，可以用于气体检漏。

　　Ø 抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。

　　Ø 安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）

　　Ø 数字化设计。整体数字化电路测量，测量准确、维修方便。

　　Ø 采用RS-485通讯，可以实现工厂自动化、集成化。

　　三、技术参数

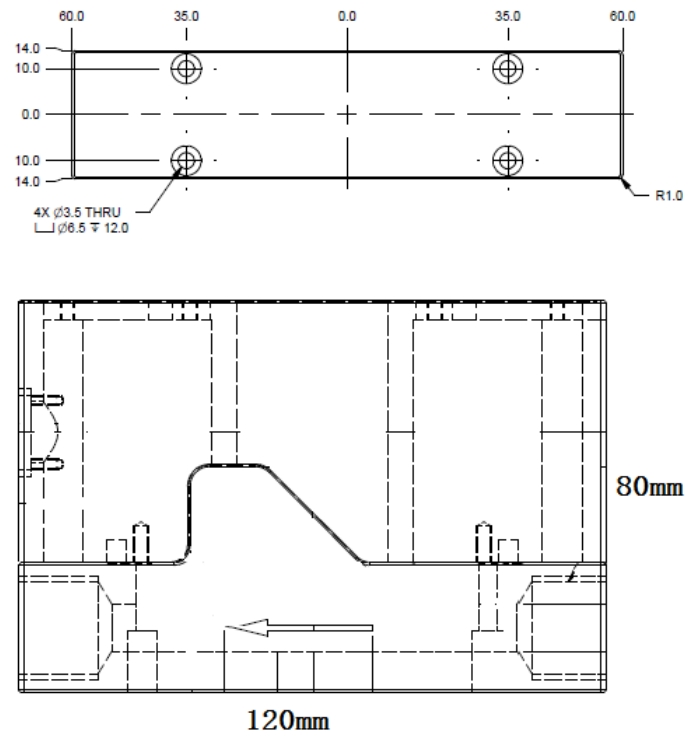

　　四、外形尺寸

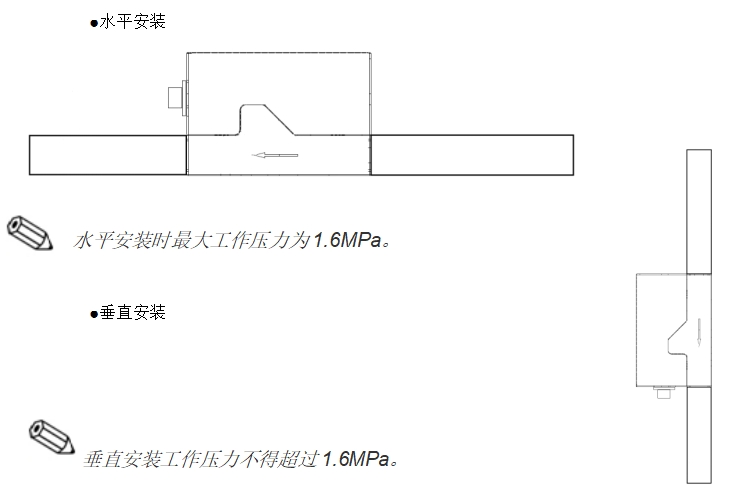

　　五、安装方式/要求

　　若干扰源（如：管弯曲处、渐缩管、阀、T形管等）处于热式仪表的进气管道处，请务必采取措施以最大限度地降低其对测量性能的影响。

　　下面的图示介绍了不同类型管道的最小推荐直管段长度。若测量空间足够大，应尽可能扩大直管段长度。不考虑其它因素影响时，传感器的最小推荐直管段长度为：

　　前直管段：  最小为20×DN

　　后直管段：  最小为5×DN

　　六、产品应用

　　1.公用工程监控

　　在公用工程中，热式气体质量流量计主要用于监控燃气、空气和其他气体的流量。例如，在城市燃气管道系统中，通过安装热式气体质量流量计，可以实时监测燃气的流量，以确保供应稳定，并及时发现泄漏等安全问题。

　　2.石油与天然气工业

　　在石油与天然气工业中，热式气体质量流量计被广泛应用于井口计量、管道输送、油气分离等各个环节。其高精度和快速响应的特点，使得在石油和天然气生产过程中，可以精确控制气体的流量，从而提高生产效率，降低成本。

　　3.电力行业测量

　　在电力行业中，热式气体质量流量计主要用于测量锅炉燃烧过程中的气体流量。通过实时监测气体流量，可以优化燃烧过程，提高燃烧效率，降低能耗，同时也有助于减少污染物的排放。

　　4.化学行业监测

　　在化学行业中，热式气体质量流量计被用于监测化学反应过程中的气体流量。精确的流量测量有助于控制化学反应的速度和程度，从而提高产品质量，降低生产成本。

　　5.冶金行业测量

　　在冶金行业中，热式气体质量流量计主要用于测量高炉煤气、转炉煤气等气体的流量。通过实时监测气体流量，可以优化冶炼过程，提高冶炼效率，降低能耗和污染物排放。

　　6.医疗行业应用

　　在医疗行业中，热式气体质量流量计被用于监测唿吸机、麻醉机等医疗设备的气体流量。精确的流量测量有助于保证患者的唿吸安全，提高医疗质量。

　　7.环保领域应用

　　在环保领域中，热式气体质量流量计被用于监测各种排放气体的流量。通过实时监测气体流量，可以及时发现和处理污染问题，有助于保护环境，降低污染物的排放。

　　8.食品和饮料行业测量

　　在食品和饮料行业中，热式气体质量流量计主要用于测量生产线上的气体流量，如包装过程中的氮气流量、干燥过程中的空气流量等。精确的流量测量有助于保证产品质量和生产效率，同时也符合行业对卫生和安全的要求。
